引火点と発火点
危険物の温度管理でまず押さえておきたい指標が引火点です。 引火点とは、可燃性液体が点火源によって燃え始める最低の液温を表し、 試験では次の２つの定義で問われます。
引火点の定義
- 空気中で点火したとき、可燃性液体が燃え出すのに必要な濃度の蒸気 を液面上に発生する最低の液温。
- 可燃性液体が燃焼範囲の下限値の濃度の 蒸気を発生するときの液体の温度。
液温が引火点を超えると、 点火源により可燃性蒸気が一時的に発火しやすくなります。
燃焼点は、一度着火した蒸気が 自己持続的に燃焼を継続するために必要な温度であり、 通常は引火点より数℃高い値です。引火点では燃焼を維持できません。
可燃性液体は、その液温に対応した蒸気圧を持ち、液面付近には一定の蒸気濃度が存在します。 液温が高いほど蒸気発生量は増大し、低いほど減少します。
出る出るポイント
同じ可燃性液体なら、引火点が低いほど危険性が高い。 さらに「引火点＝燃え出す最低温度」「燃焼点＝燃え続ける最低温度」の セットで覚えておく。
発火点
発火点とは、可燃性物質を空気中で加熱した際に、 外部から火源を与えなくても自己発火して燃焼を開始する最低温度をいいます。
引火点が「点火源を与えれば燃え出す温度」であるのに対し、 発火点は点火源がなくても勝手に燃え始める温度であり、 一般に引火点よりかなり高い温度になります。
例：ガソリンでは発火点が約300 ℃（引火点は−40 ℃以下）、 灯油では発火点が約220 ℃（引火点は40 ℃以上）です。 同じ可燃性液体なら、発火点が低いほど危険性が高いと覚えておきましょう。
ひっかけ注意！
- 引火点と発火点を入れ替えた記述が定番のひっかけ。 「発火点の方が低い」と書かれていたら要注意。
- 点火源の有無もよく逆にされる。 「引火点は点火源が必要」「発火点は点火源なしで自己発火」 のペアでセット暗記しておこう。
着火源（点火源）・発火源となるもの
着火源（点火源）とは、物質に発火に必要なエネルギーを与え、 直接火をつける原因となるものです。
発火源とは、実際に火災を引き起こした火種や現象そのものを指し、 火災原因の調査などで用いられる用語です。
試験では「エネルギーを与えて火をつけるもの＝着火源」「火災の原因となったもの＝発火源」 の区別をおさえておきます。
代表的な着火源・発火源の例：
- 火炎
- 機械的な摩擦による摩擦熱・火花
- 衝撃による熱・火花
- 高温金属（表面が高温になった金属）
- 高温ガス
- 電気火花
- 酸化熱・分解熱・発酵熱・重合熱
- 放射熱
- レーザー光線・赤外線・紫外線などの光・電磁波
- 急激な圧縮圧力・衝撃波
出る出るポイント
代表的な着火源は、火炎・電気火花・機械的摩擦・高温物体あたりが頻出です。 「エネルギーを与えて火をつけるもの」をまとめて押さえておきましょう。
ひっかけ注意！
引火点・発火点・燃焼範囲などの物性値は、着火源そのものではありません。 選択肢に「発火点」「引火点」が混ざっていても、 これは温度条件であって「火をつける原因」ではない点に注意します。
防爆構造
可燃性蒸気や粉じんが空気と混合して 爆発下限界以上の可燃性雰囲気となる場所や、 可燃性危険物・腐食性ガスが存在する特殊な環境に設置する電気機器は、 防爆構造としなければなりません。
これは、通常の電気機器から発生する火花や熱が発火源となり、 可燃混合気に引火して爆発事故を起こす危険があるためです。
防爆構造とすべき電気設備の範囲は、次のとおりです。
電気設備を防爆構造としなければならない範囲
- 引火点が40℃未満の危険物を貯蔵し、または取り扱う場合。
- 引火点が40℃以上の可燃性液体を、引火点以上の温度で貯蔵し、または取り扱う場合。
- 可燃性微粉じんが著しく浮遊するおそれのある場合。
防爆構造の電気機器の例
| 機器の区分 | 説明の例 |
|---|---|
| 回転機 | 電動機（モータ）など |
| 変圧器類 | 変圧器・変成器など |
| 開閉器及び 制御器類 |
|
| 計測器類 |
|
| 照明器具 |
|
| 電気配線 | 防爆電気配線など |
出る出るポイント
防爆構造とすべき電気機器は、選択肢で 「どれが防爆構造とすべき機器か」「防爆構造の例はどれか」 としてまとめて問われやすいところです。
- 回転機（電動機）
- 変圧器類
- 開閉器・制御器類
- 計測器類
- 照明器具
- 電気配線
この６グループを「防爆構造セット」として丸ごと覚えておくと安心です。
ひっかけ注意！
選択肢では、防爆構造と関係の薄い設備が さりげなく混ぜられることがあります。
- ボイラー本体や配管など、電気機器ではないもの
- 単なる建築設備（床・壁・窓 など）
- 「消火設備」「換気設備」など、防爆対策そのもの
「電気機器かどうか」 「表にある６グループに入るかどうか」を軸に、迷った選択肢を切っていこう。
リレー（継電器）とは

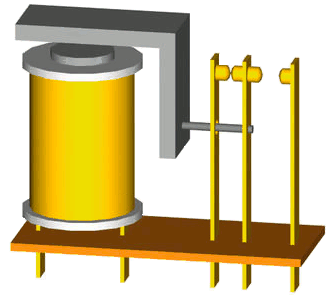

リレー（継電器）は、コイルに電流を流すと磁力が生まれ、 内部の可動接点を「つなぐ／切る」ことで他の回路をON／OFFできるスイッチ部品です。 機械的に接点が動くため、開閉時に火花が飛びやすい点に注意が必要です。
さらに、電気設備に限らず、ボイラーや加熱炉など可燃性物質を扱うすべての機器は 必ず確実に接地してください。
常開接点とは
コイルに通電していないときは回路が開いている接点です。 「常に開いている」状態から「常開接点」と呼ばれ、 コイルに通電すると接点が閉じて回路がONになります。
常閉接点とは
コイルに通電していないときは回路が閉じている接点です。 「常に閉じている」状態から「常閉接点」と呼ばれ、 コイルに通電すると接点が開いて回路がOFFになります。
クイズ
